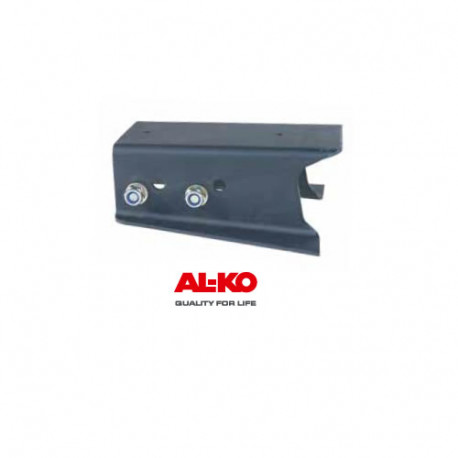

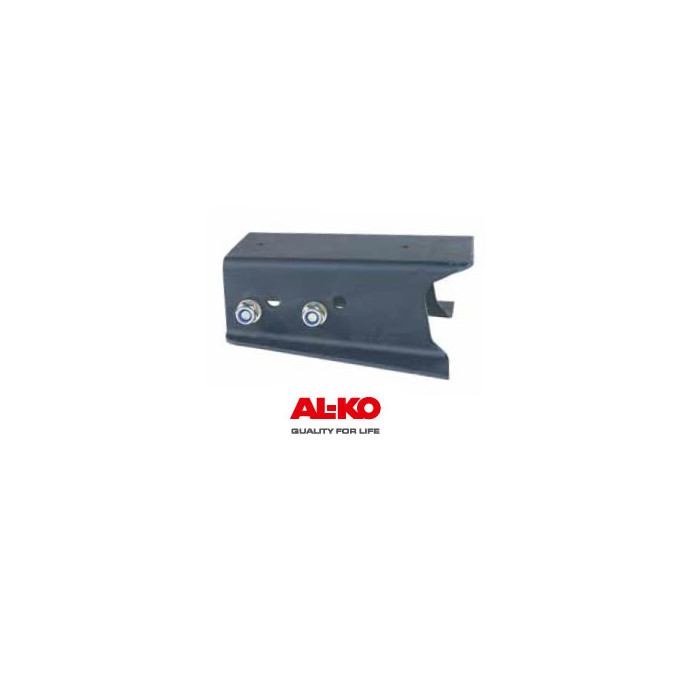

Liaison Timon/Essieu à souder et boulonner AL-KO D.120 mm

Liaison timon/essieu à souder et boulonner D.120mm pour essieu à suspensions hexagonales en caoutchouc.
Convient pour essieu solo de type 2500kg et 3500kg tandem.

Profil timon:
Ø du rond: 88,9mm
Ø rectangulaire largeur: 100 et 120mm.

Poids: 2.8kg

MONTAGE:

1. Sur demande, la liaison est déjà soudée en usine par le fabricant.

2. Couper le profil timon (si besoin est)

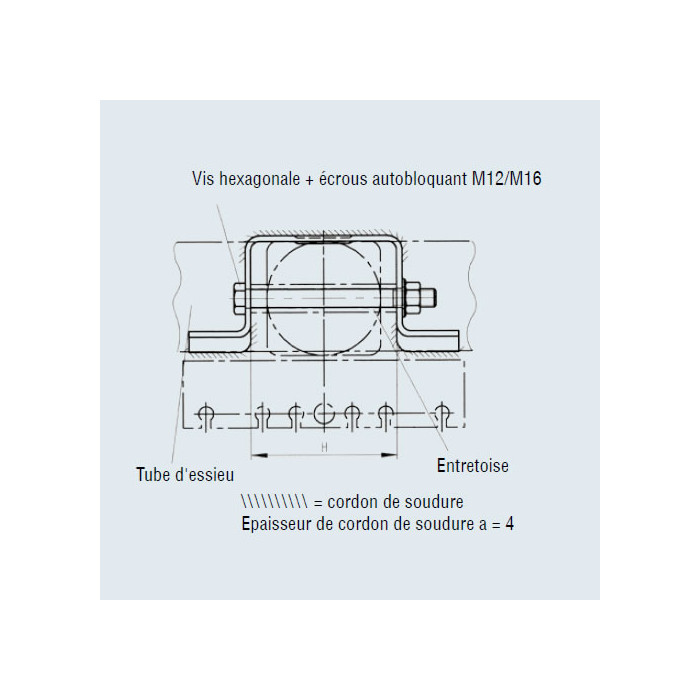

3. Faire deux trous sur le profil timon. les tubes timons d'AL-KO prévoient de série un trou avec une entretoise. Lors de l'utilisation de liaisons à souder et boulonner, un trou doit être percé et muni d'une entretoise en complément. Pour les timons au Ø rond, percer un trou traversant au centre à l'horizontale pour une entretoise 365472 Ø 22mm, pour 372879 Ø 25.5mm.

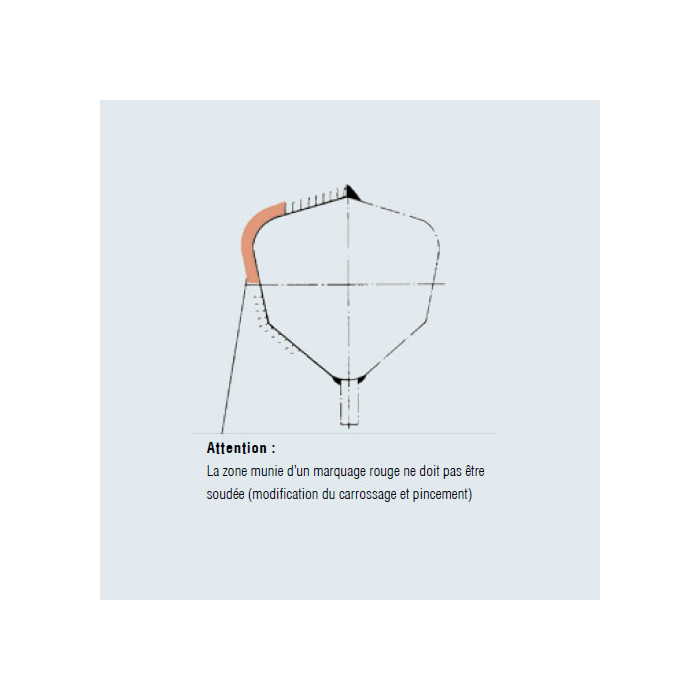

4. Souder les entretoises au centre.

5. Visser les entretoises à l'aide de la vis hexagonale et de l'écrou autobloquant couple de serrage 75Nm pour M12 et 195Nm pour M16.

CONTENU DE LA LIVRAISON:

Visserie, pour les timons (réglables en hauteur) et droits les entretoises sont comprises dans la livraison du timon et notice de montage.

TRAITEMENT DE SURFACE:

Trempé noir.

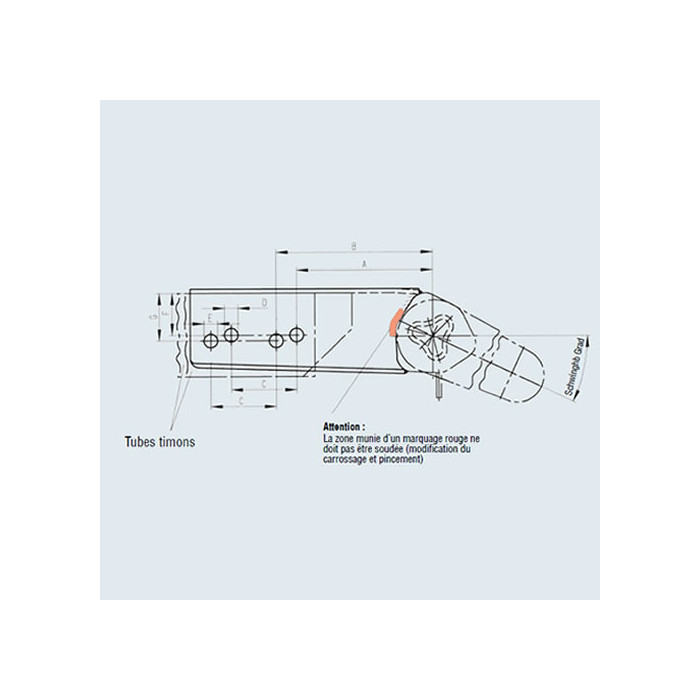

DIMENSIONS (mm):

A: 160mm
B: 190mm
C: 80mm
D: 16.5mm
E: 16.5mm
F: 45mm
G: 58mm
H: 130mm

Tourillon degrés spéciaux: 5°

ATTENTION: Lors de l'utilisation de timon Ø, commander aussi deux entretoises référence 372879.
